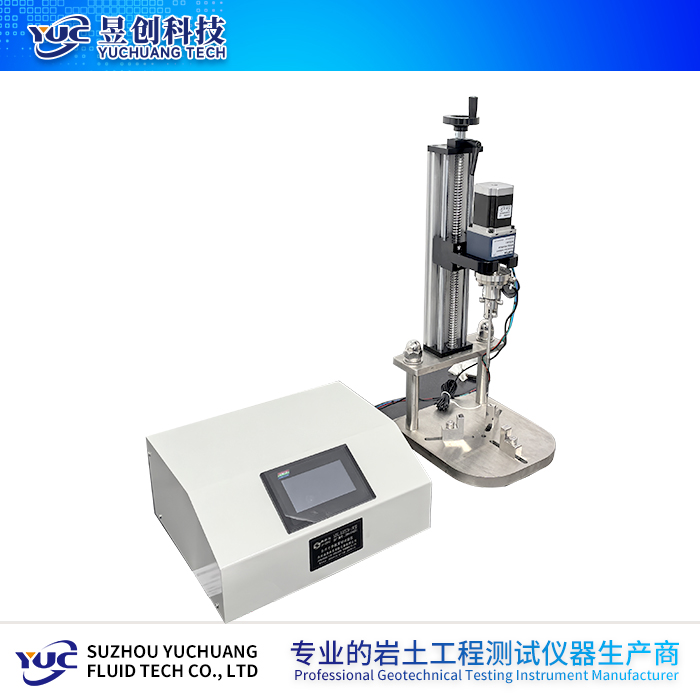

十字板剪切儀可丈量取于區別深度處的原狀土的不排水強度實驗，依據客人要求，該儀器還能夠在大口徑薄壁取土器內直接舉行原狀土實驗以及在模型箱內舉行區別深處的不排水強度實驗。具有操作簡單，專門配備有測量十字板彈簧扭力的緩沖力配件，方便對接各種剪切儀。
　　剪切儀是用于現場測定飽和軟粘土的天然抗剪強度的儀器，對靈敏度較高的軟粘土，由于取土制樣之擾動，影響強度十分明顯，因此采用本儀器可以取得更接近實際的強度指標，由于該設備是在鉆孔中測定強度指標，需與鉆探設備配套使用，一般可以試驗30m以內的各種深度。本儀器利用固定在底板上的蝸桿帶動蝸輪，旋轉插入鉆孔內土層中以測定土的強度。強度大小依固定在蝸輪上的開口鋼環的變形來計算，共分三個部分及附件。
　　1．傳動部件：由蝸桿、蝸輪、開口鋼環、轉座、底板及固定套組成，固定套有鎖緊裝置，可以與底座鎖緊。
　　2．底座部件：由底座、導桿支圈等組成，聯接傳動部件與鉆孔套管，底座與套管用螺紋相接（螺紋由用戶自行加工）并用制緊軸制緊。
　　3．板頭部件：由接桿、離合齒及十字板頭組成，板頭沿離合齒可以自由離合，板頭部件接在鉆探鉆桿上，鉆桿接在支圈上的導桿下端。
　　4．附件：包括導桿、特制鍵、接頭、導輪、扳手及率定設備。
